ZZWEP型自力式電控溫度調節閥

所屬類別：調節閥系列

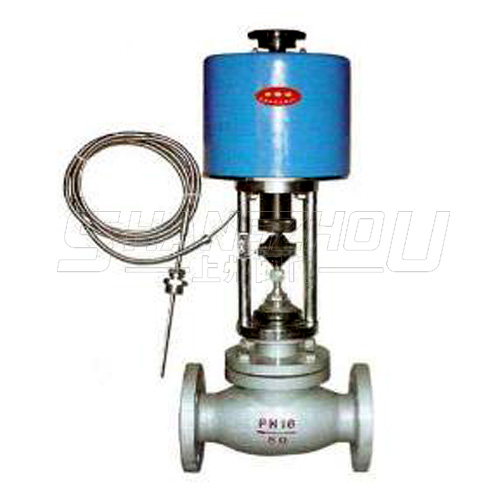

產品名稱：ZZWEP型自力式電控溫度調節閥

產品標簽：全自動溫度調節閥,溫控調節閥,電控溫度調節閥

更新時間：2020/12/24 12:22:58

ZZWEP型自力式電控溫度調節閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

一、ZZWEP型自力式電控溫度調節閥產品概述

自力式電控溫度調節閥（適用于較大口徑及導熱油控制），該閥zui大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

二、ZZWEP型自力式電控溫度調節閥產品特點

本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合。

三、ZZWEP型自力式電控溫度調節閥主要零件材料

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti

閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

推桿、襯套：2Cr13

墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片

波紋管：1Cr18Ni9Ti

設計制造標準

單座調節型允許壓差表

公稱通徑 推力（N）	20				25	32	40	50	65	80	100	125	150	200
公稱通徑 推力（N）	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.9	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.4	8.4	6.4	4.87
4000	6.4	6.4	6.4	6.4	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.4	0.28	0.15
8000												0.5	0.34	0.19
16000												0.98	0.68	0.38

套筒調節型允許壓差表

公稱通徑 推力（N）	20	25	32	40	50	65	80	100	125	150	200
400	3.9	0.62	0.37	0.24	0.15
2000	6.4
4000	6.4	6.11	3.73	2.39	1.53
6000						1.38	0.91	0.54
6400						1.45	0.95	0.61	0.4	0.28	0.15
8000									0.5	0.34	0.19
16000									0.98	0.68	0.38

主要特點及用途

ZZWEP電控溫度調節閥，比例層式調節閥，配備一次儀表溫度傳感器，溫度設定旋鈕為外裝式，調節設定方便，調節精確可達±1℃，該閥適用于空調暖通及樓宇衛生熱水控制系統。由于采用電子一體化結構，可省卻外圍復雜的電子控制線路，傳感器連線為：1.5米、2.5米、3.5米、5米。

基本型號

技術參數

公稱通徑DN（mm）		20				25	32	40	50	65	80	100	125	150	200
		（10）	（12）	（15）	（20）
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L（mm）		16					25			40			60
公稱壓力PN（Mpa）		1.0,1.6,4.0,6.4
固有流量特性		直線；等百分比
固有可調比R		50
允許泄漏量	單座	硬密封：IV級、軟密封：VI級
	套筒	硬密封：II級、軟密封：VI級
工作溫度t(℃)		-20～200、-40～250、-40～450、-60～450
信號范圍（Ma.DC)		0～10、4～20
作用方式		電開式；電關式
使用環境溫度(℃)		電動調節閥：-20～70℃
使用環境濕度		電動調節閥：≤95%
電源電壓		220V 50Hz
